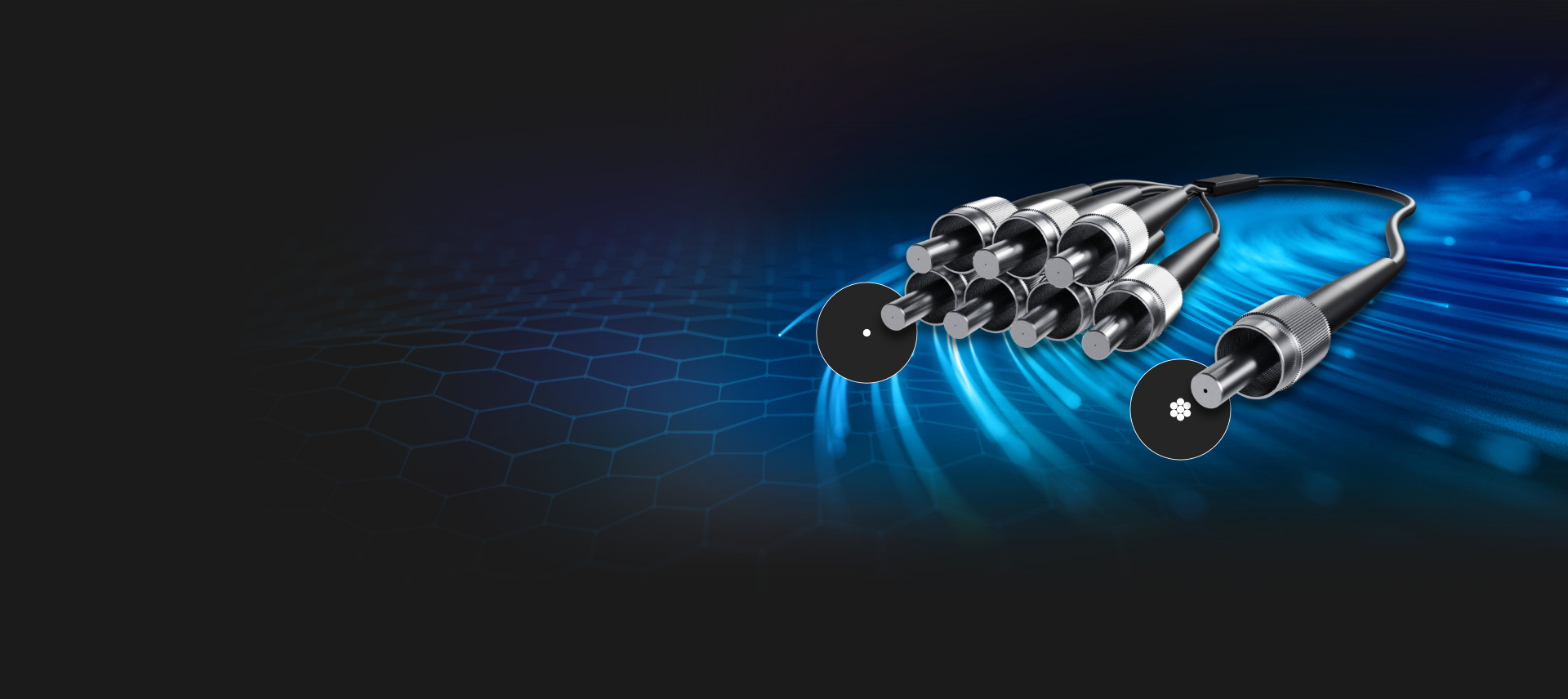

Vláknové optické svazky s rozvětvením

Vláknové svazky typu 1-na-N rozdělují světlo z jednoho kruhového vstupu nebo výstupu do více samostatných vláken, případně skupin vláken. Kruhové rozhraní může být zakončeno konektorem FC/PC, SMA905 nebo zakázkovou kovovou či skleněnou ferulí vyráběnou přímo v SQS. Maximální vnější průměry jsou 1,9 mm pro konektor FC a 2,6 mm pro SMA905. Větší průměry svazků jsou realizovány pomocí zakázkových ferulí.

Jednotlivá vlákna nebo jejich skupiny mohou být zakončeny konektory FC/PC, SMA905, ST nebo jinými konektory dle požadavků aplikace. Výstupy lze označit a očíslovat podle jejich polohy v kruhovém uspořádání.

Vláknové svazky jsou vyráběny převážně z multimódových vláken s průměrem jádra od 50 µm do 1000 µm. K dispozici jsou varianty Low OH, High OH i vlákna odolná proti solarizaci pro UV aplikace. Mechanickou ochranu vláken zajišťuje flexibilní nerezový tubing, PVC nebo PTFE, vhodné i pro chemicky a mechanicky náročná prostředí.

Čelní plochy vláken mohou být opatřeny antireflexní (ARC) vrstvou pro minimalizaci zpětných odrazů a optických ztrát.


Výhody

• Zakázkové kovové nebo skleněné ferule vyráběné v SQS
• Výstupní vlákna zakončená konektory FC/PC, SMA905, ST nebo dalšími dle požadavků
• Mechanická ochrana vláken: nerezový, PVC nebo PTFE tubing

Aplikace

• Spektroskopie – distribuce světla k více detektorům
• Laserové přenosové systémy – rozdělení svazku do více kanálů
• UV a náročná provozní prostředí
• Zakázkové optické sestavy
